联系我们
杭州立顺不锈钢有限公司
联 系 人:董亮
手机:18248491298
电话:0571-86697526
联 系 人:董亮
手机:18248491298
电话:0571-86697526
传真:0571-86697516
公司地址:杭州市江干区德胜中路178号新世纪不锈钢配送中心C区06号
钢带产生镰刀弯的原因及预防消除的方法
来源:本站 作者:admin 日期:2018/10/16
1. 缺陷特征

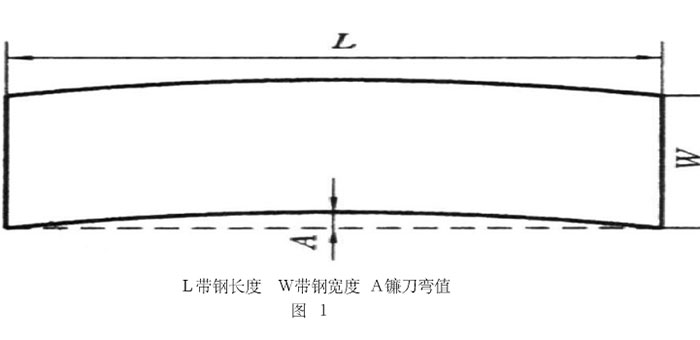

沿钢带长度方向的水平面上向一侧弯曲的现象称镰刀弯

2、产生原因及危害
产生原因:
1)调整不当,使轧件两侧压下量不均,压下量过大或过小;
2)轧件两侧温度不均(阴阳面)影响,使轧制过程中延伸不一致;
3)进口导位间隙过大,安装不好,侧导板磨损严重;
4)轧辊冷却不均,膨胀不一致,轧辊磨损严重及产生局部粗糙,使轧辊横向窜动;
5)来料尺寸厚薄不均,导致精轧不平有镰刀弯、荷叶边;
6)轧辊轴承磨损不均,轴瓦磨偏或传动轴托架、支承棒损坏等,没及时调
整。
危害:影响钢带外观形象,严重时可能导致后序无法加工使用。
3、预防及消除方法
1)加强辊缝检查,保持两侧辊缝水平一致;
2)加强板坯加热和钢带冷却控制,保证钢带两侧温度均匀;
3)检查侧导板中心线及导板磨损情况;
4)检查轧辊两侧轴承磨损情况;
5)检查侧导板开口度,确保钢带对中。
相关文章
- 2016-04-19钢铁物理性能
- 2016-04-22简单介绍400系特性
- 2016-04-22不锈钢宽度公差新旧国家标准比较
- 2016-04-22不锈钢基础知识:热轧与冷轧
- 2016-04-22几种常见热处理缺陷介绍
- 2016-04-19钢材理论质量计算
- 2016-04-22不锈钢及铬系产品之间的关系
- 2018/10/16钢带产生镰刀弯的原因及预防消除的方法
